Tragwerksplanung für Massivbau
Massivbaustatik Heinsberg: Beton und Mauerwerk bis in den letzten Stab gerechnet
Wir bemessen tragende Bauteile aus Stahlbeton und Mauerwerk, zeichnen die Pläne dazu und liefern die statische Berechnung, die Ihr Bauamt und Ihr Rohbauer wirklich brauchen. Ein Ansprechpartner, ein Satz Unterlagen, nachvollziehbar von der ersten Lastannahme bis zur Stahlliste.
Mo bis Fr, 9 bis 18 UhrHeinsberg
Schnitt A / AKreis Heinsberg
- Bemessung Stahlbeton und Mauerwerk
- Zeichnung Positions-, Schal- und Bewehrungspläne
- Nachweis Prüffähige statische Berechnung
Das Prinzip
Masse trägt anders. Deshalb wird sie anders gerechnet.
Stahlbeton und Mauerwerk nehmen Lasten über die Fläche auf, nicht über einzelne Stäbe. Wo Druck sitzt, trägt der Beton; wo Zug entsteht, muss Stahl liegen, und zwar genau dort und genau so lang. Diese Stellen gehören vor dem Betonieren gefunden, nicht danach.
-
Querschnitt statt Strichmodell
Wir schneiden das Bauteil auf: Höhe, Breite, Betondeckung, Lage der Bewehrung. Erst der Querschnitt sagt, was ein Bauteil wirklich trägt und wo seine Grenze liegt.
-

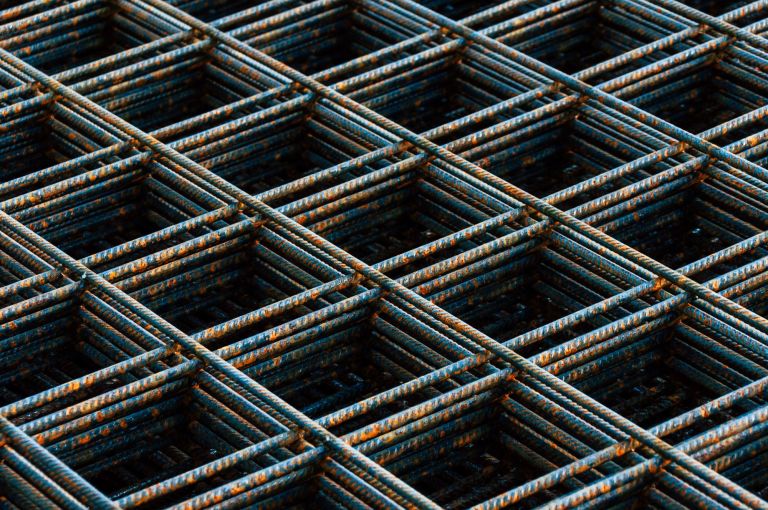

Bewehrung dort, wo Zug ist
Jeder Stab hat einen Grund. Lage, Durchmesser, Abstand und Verankerung werden nachgewiesen und in den Plan geschrieben, damit auf der Baustelle nichts geschätzt werden muss.
-

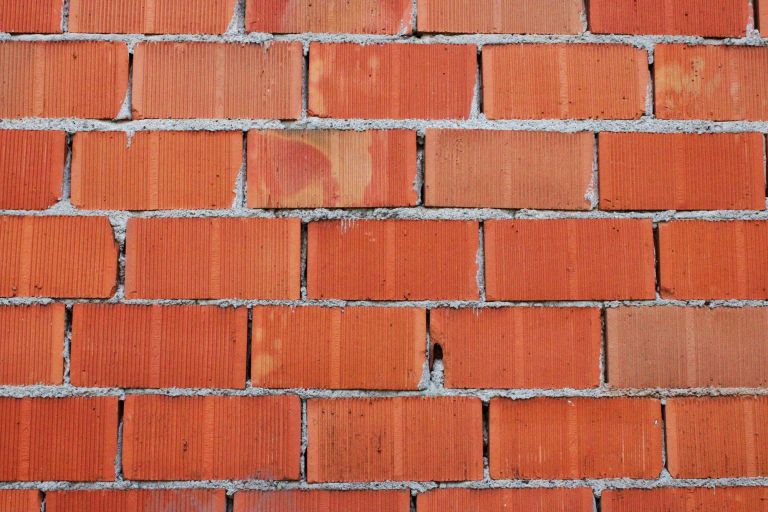

Mauerwerk ehrlich bemessen
Kalksandstein, Leichthochlochziegel, Beton: jede Steinfestigkeit und jeder Mörtel ergibt eine andere zulässige Spannung. Gerechnet wird mit dem Stein, der wirklich verbaut wird.
Leistungen
Was wir für Ihren Massivbau rechnen
Vom einzelnen Sturz über der neuen Küchenöffnung bis zum vollständigen Tragwerk eines Wohnhauses. Sie sagen uns, was gebaut werden soll, wir sagen Ihnen, was es dafür an Querschnitt und Stahl braucht.
-
01
Statische Berechnung
Prüffähige Berechnung für das ganze Tragwerk oder für einzelne Bauteile, mit Lastannahmen, Nachweisen und Ergebnissen in einer Reihenfolge, der ein Prüfingenieur folgen kann.
-
02
Tragwerksplanung
Wir legen das Tragsystem fest: Spannrichtungen, Stützenraster, Wanddicken, Deckenstärken. Je früher das steht, desto ruhiger und günstiger läuft der Rohbau.
-
03
Stahlbeton bemessen
Decken, Bodenplatten, Unterzüge, Stützen, Wände, Treppen und Fundamente. Biegung, Querkraft, Durchstanzen, Verformung und Rissbreite werden geführt, nicht überschlagen.
-
04
Mauerwerk bemessen
Tragende und aussteifende Wände, Pfeiler, Stürze und Ringanker. Knicklänge, Ausmitte und Auflagerpressung entscheiden, welcher Stein die Lasten am Ende wirklich abträgt.
-
05
Erdbebennachweise
Wo ein Nachweis gefordert ist, führen wir ihn: Erdbebenzone, Baugrundverhältnisse, Aussteifung und die Nachweise für die tragenden Scheiben des Gebäudes.
-
06
Baukonstruktionsplanung
Anschlüsse, Auflager, Aussparungen und Details, die im Rohbau tatsächlich herstellbar sind, abgestimmt mit Architekt, Bauleitung und ausführendem Betrieb.
Ablauf
Vier Positionen bis zum fertigen Nachweis
Wir arbeiten die Reihenfolge ab, die eine Prüfung erwartet. Sie wissen an jedem Punkt, was vorliegt und was als Nächstes von Ihnen gebraucht wird.
-
Unterlagen und Lastannahmen
Grundrisse, Schnitte, Angaben zum Baugrund und die geplante Nutzung. Daraus entstehen die Lastannahmen: Eigengewicht, Nutzlast, Schnee und Wind für genau diesen Standort.
-
Tragsystem und Positionsplan
Jedes tragende Bauteil bekommt seine Positionsnummer. Der Positionsplan ist die Landkarte, auf die sich Berechnung, Pläne und Baustelle danach gemeinsam beziehen.
-
Bemessung Position für Position
Jede Position wird gerechnet und nachgewiesen. Fällt ein Querschnitt zu knapp aus, hören Sie das von uns, bevor er in die Ausführungsplanung wandert.
-
Pläne und Stahlauszug
Schalplan, Bewehrungsplan und Stahlliste. Der Rohbauer bekommt Maße und Stahl in einer Form, mit der er ohne Rückfragen arbeiten und bestellen kann.

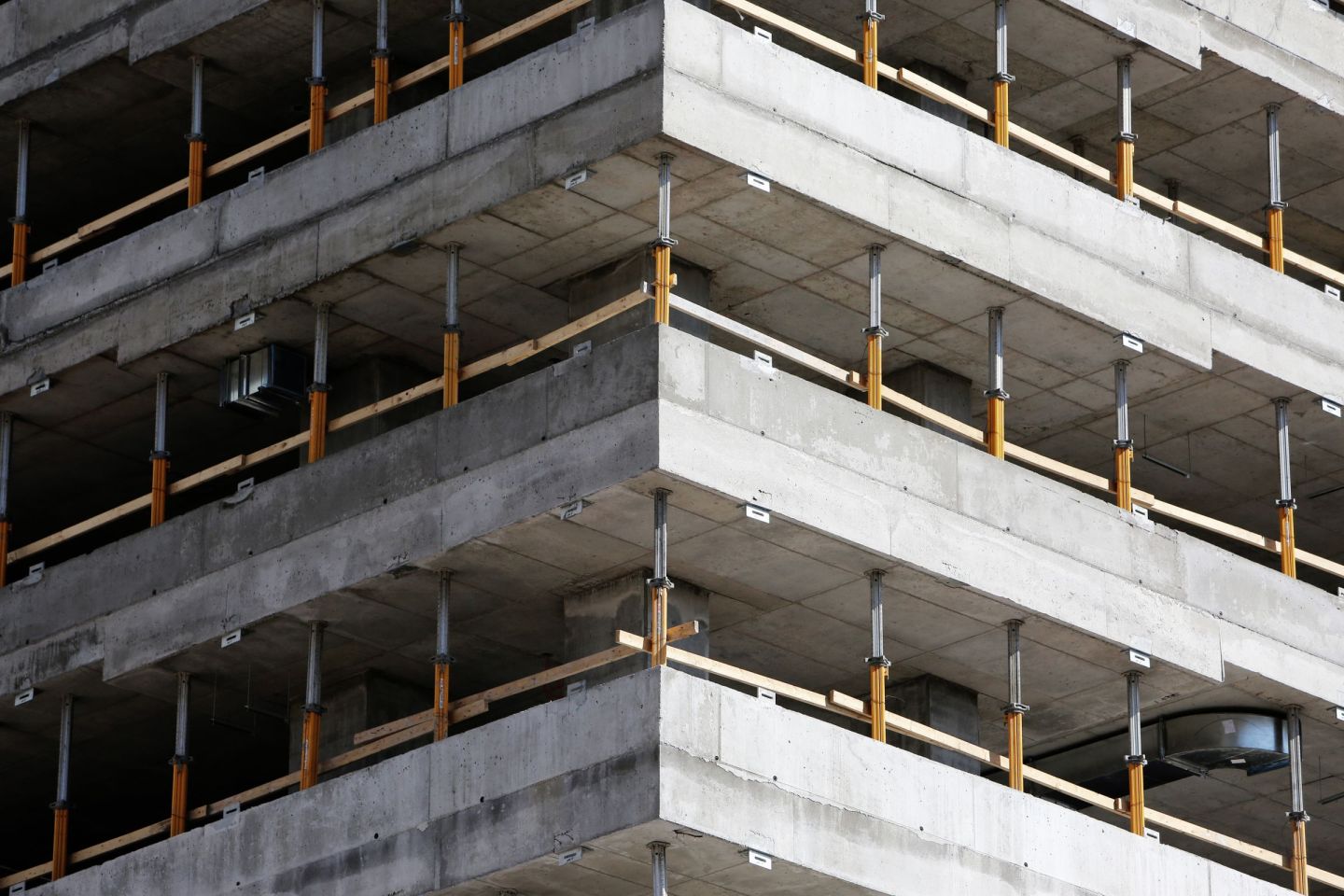

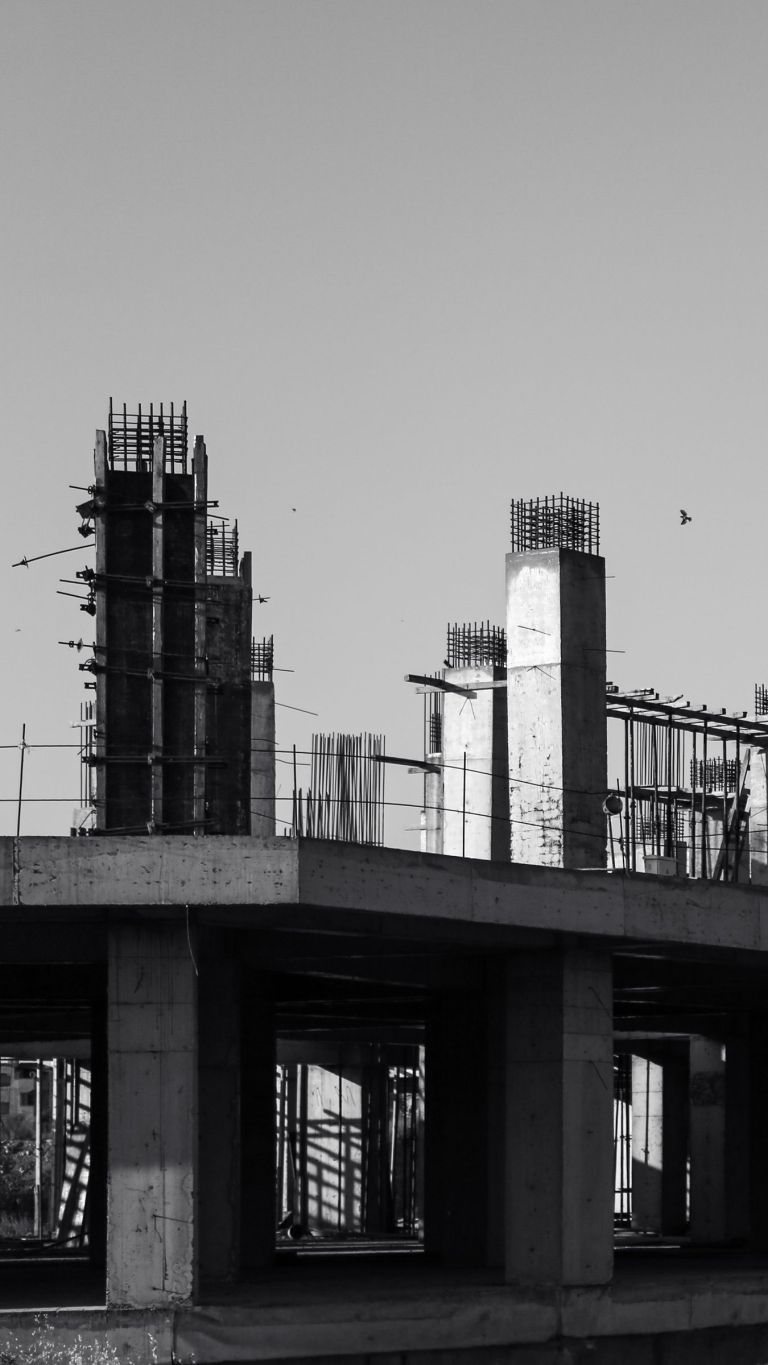

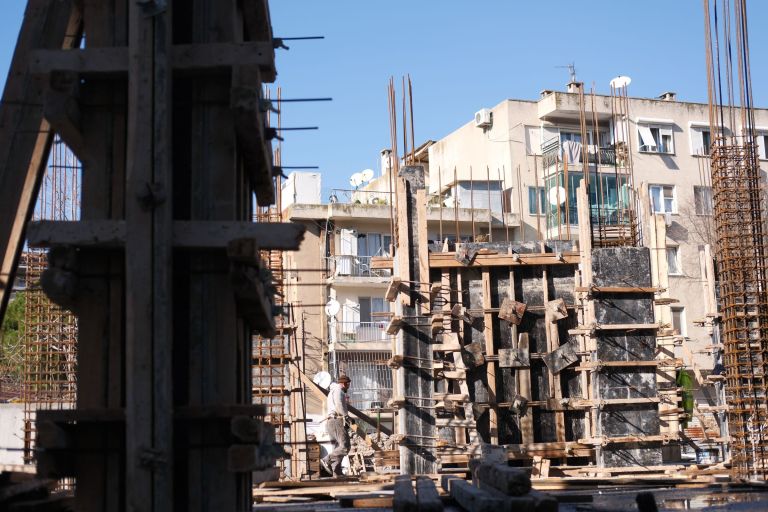

Bauteile
Die Querschnitte, die im Massivbau immer wieder auftauchen
Sechs Bauteilarten aus dem Massivbau. Jede hat eigene Nachweise, eigene Grenzen und eine eigene Sprache im Plan.
Die Abbildungen zeigen Bauteilarten aus dem Massivbau, keine Projekte unseres Büros.
Anfrage
Sagen Sie uns, was tragen muss.
Ein Grundriss, ein Schnitt oder für den Anfang auch nur ein Foto der Situation reicht. Wir sagen Ihnen, welche Nachweise Ihr Vorhaben braucht, welche Unterlagen wir dafür benötigen und in welchem Rahmen sich der Aufwand bewegt.
- Telefon
- 02452 6593528
- Anschrift
- Ostpromenade 89, 52525 Heinsberg
- Sprechzeiten
- Mo bis Fr, 9 bis 18 Uhr
Unterlagen
Das liegt am Ende auf Ihrem Tisch
Ein vollständiger Satz, geordnet und beschriftet. Kein Stapel, den erst jemand sortieren muss, bevor damit gebaut werden kann.
-
Pos. 01
Statische Berechnung
Lastannahmen, Nachweise und Ergebnisse, Position für Position, prüffähig zusammengestellt und eindeutig beschriftet.
-
Pos. 02
Positionsplan
Alle tragenden Bauteile mit ihrer Nummer, damit Plan, Berechnung und Baustelle dieselbe Sprache sprechen.
-
Pos. 03

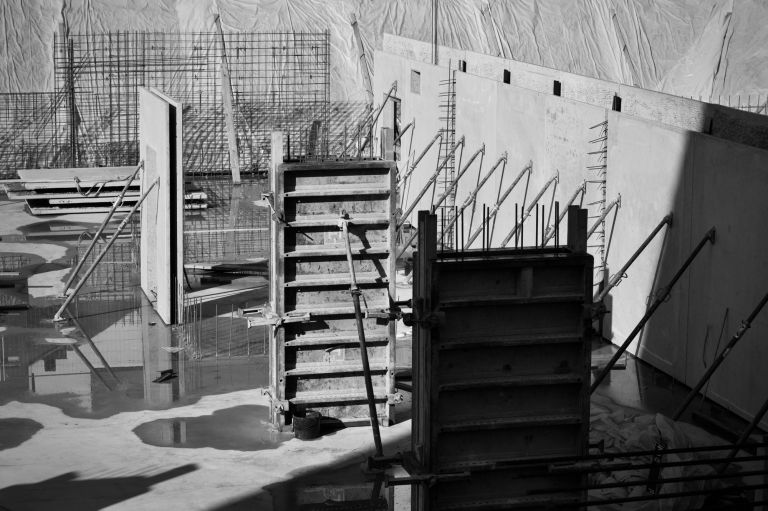

Schalplan
Maße, Höhenlagen, Aussparungen und Durchbrüche, so eingetragen, dass die Schalung danach gestellt werden kann.
-
Pos. 04

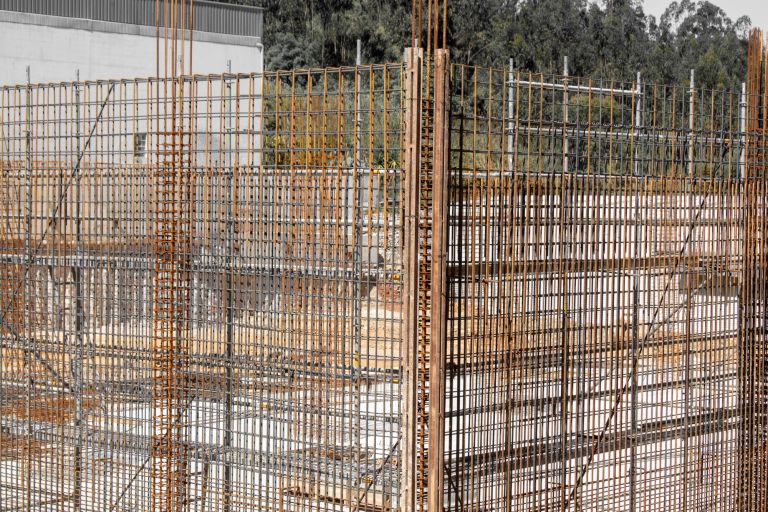

Bewehrungsplan
Lage, Durchmesser und Abstand jedes Stabes, mit Betondeckung, Verankerungs- und Übergreifungslängen.
-
Pos. 05
Stahlliste
Der Auszug zum Bewehrungsplan, so aufbereitet, dass der Stahl danach bestellt, gebogen und geliefert werden kann.
-
Pos. 06
Nachweise für die Einreichung
Die Unterlagen, die für das Genehmigungsverfahren gebraucht werden, in der Form, in der sie angenommen werden.
Fragen
Was Bauherren uns vor dem ersten Termin fragen
Vier Antworten, die die meisten Rückrufe schon vorwegnehmen. Alles Weitere klären wir am Telefon.
Was kostet die Statik für ein Einfamilienhaus?
Das hängt am Tragwerk, nicht an der Wohnfläche allein: Spannweiten, Deckenart, Anzahl der tragenden Wände, Baugrund und die Frage, wie viele Aussparungen und Durchbrüche dazukommen. Schicken Sie uns Grundrisse und Schnitt, dann bekommen Sie ein Angebot mit klar benanntem Leistungsumfang statt einer Spanne, die später niemandem hilft.
Welche Unterlagen brauchen Sie von mir?
Grundrisse und Schnitte, möglichst maßstäblich, die geplante Nutzung der Räume und alles, was über den Baugrund bekannt ist. Bei einem Umbau helfen Fotos der vorhandenen Konstruktion und, falls vorhanden, die alte Statik. Fehlt etwas davon, sagen wir Ihnen genau, was noch fehlt.
Können Sie eine tragende Wand im Bestand beurteilen?
Ja. Wir sehen uns an, was oben ankommt, prüfen, ob ein Sturz oder ein Unterzug die Last übernehmen kann, und rechnen die Auflager mit. Ohne diesen Nachweis sollte an einer tragenden Wand nichts geöffnet werden, auch nicht versuchsweise.
Arbeiten Sie auch außerhalb von Heinsberg?
Ja. Unser Büro liegt in Heinsberg, gerechnet wird für Bauvorhaben im Kreis Heinsberg und in der Umgebung. Der Weg zur Baustelle entscheidet nicht über die Statik, die Unterlagen tun es.
